ウイット並目ねじ

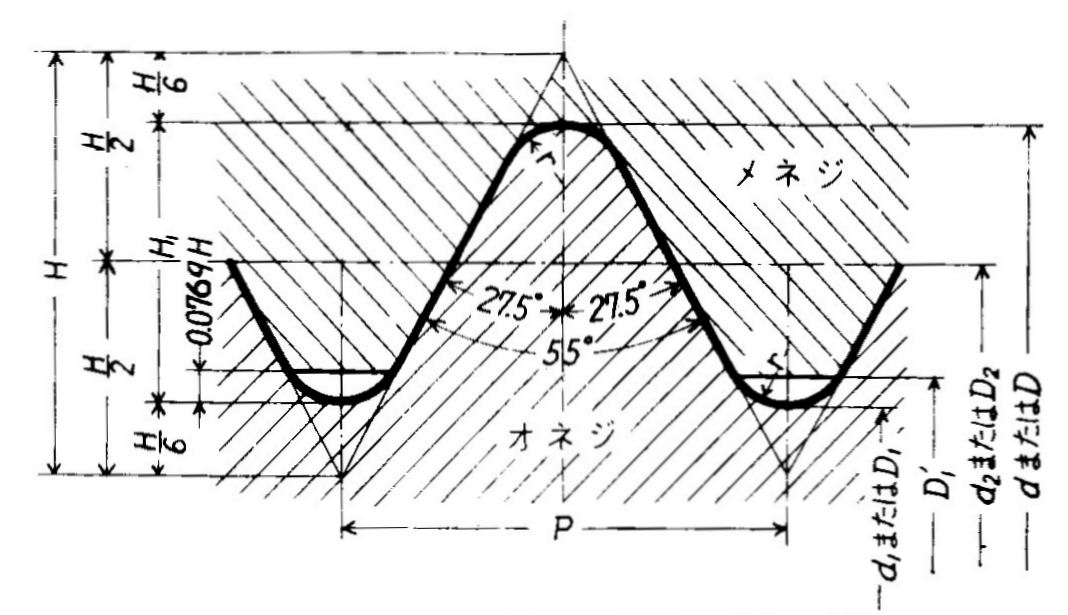

ウイット並目ねじの基準山形
ウイット並目ねじの基準寸法
| ねじ呼び | ねじ山数 （２５．４ｍｍにつき） |
ピッチ P |
おねじ | めねじ | ||||
|---|---|---|---|---|---|---|---|---|
| 外径d | 有効径d2 | 谷の径d1 | 谷の径D | 有効径D2 | 内径D1 | |||
| W1/4 | 20 | 1.2700 | 6.350 | 5.537 | 4.724 | 6.350 | 5.537 | 4.912 |
| W5/16 | 18 | 1.4111 | 7.938 | 7.034 | 6.130 | 7.938 | 7.034 | 6.338 |
| W3/8 | 16 | 1.5875 | 9.525 | 8.509 | 7.493 | 9.525 | 8.509 | 7.728 |
| W7/16 | 14 | 1.8143 | 11.112 | 9.950 | 8.788 | 11.112 | 9.950 | 9.056 |
| W1/2 | 12 | 2.1167 | 12.700 | 11.345 | 9.990 | 12.700 | 11.345 | 10.303 |
| W9/16 | 12 | 2.1167 | 14.288 | 12.933 | 11.578 | 14.288 | 12.933 | 11.891 |
| W5/8 | 11 | 2.3091 | 15.875 | 14.396 | 12.917 | 15.875 | 14.396 | 13.258 |
| W3/4 | 10 | 2.5400 | 19.050 | 17.424 | 15.798 | 19.050 | 17.424 | 16.173 |
| W7/8 | 9 | 2.8222 | 22.225 | 20.418 | 18.611 | 22.225 | 20.418 | 19.028 |
| W1 | 8 | 3.1750 | 25.400 | 23.367 | 21.334 | 25.400 | 23.367 | 21.803 |
| W1-1/8 | 7 | 3.6286 | 28.575 | 26.252 | 23.929 | 28.575 | 26.252 | 24.465 |
| W1-1/4 | 7 | 3.6286 | 31.750 | 29.427 | 27.104 | 31.750 | 29.427 | 27.640 |
| W1-3/8 | 6 | 4.2333 | 34.925 | 32.214 | 29.503 | 34.925 | 32.214 | 30.128 |
| W1-1/2 | 6 | 4.2333 | 38.100 | 35.389 | 32.678 | 38.100 | 35.389 | 33.303 |
| W1-5/8 | 5 | 5.0800 | 41.275 | 38.022 | 34.769 | 41.275 | 38.022 | 35.519 |
| W1-3/4 | 5 | 5.0800 | 44.450 | 41.197 | 37.944 | 44.450 | 41.197 | 38.694 |
| W1-7/8 | 4-1/2 | 5.6444 | 47.625 | 44.011 | 40.397 | 47.625 | 44.011 | 41.231 |
| W2 | 4-1/2 | 5.6444 | 50.800 | 47.186 | 43.572 | 50.800 | 47.186 | 44.406 |
| W2-1/4 | 4 | 6.3500 | 57.150 | 53.084 | 49.018 | 57.150 | 53.084 | 49.956 |
| W2-1/2 | 4 | 6.3500 | 63.500 | 59.434 | 55.368 | 63.500 | 59.434 | 56.306 |
| W2-3/4 | 3-1/2 | 7.2571 | 69.850 | 65.203 | 60.556 | 69.850 | 65.203 | 61.628 |
| W3 | 3-1/2 | 7.2571 | 76.200 | 71.553 | 66.906 | 76.200 | 71.553 | 67.978 |
| W3-1/4 | 3-1/4 | 7.8154 | 82.550 | 77.546 | 72.542 | 82.550 | 77.546 | 73.697 |
| W3-1/2 | 3-1/4 | 7.8154 | 88.900 | 83.896 | 78.892 | 88.900 | 83.896 | 80.047 |
| W3-3/4 | 3 | 8.4667 | 95.250 | 89.829 | 84.408 | 95.250 | 89.829 | 85.659 |
| W4 | 3 | 8.4667 | 101.600 | 96.179 | 90.758 | 101.600 | 96.179 | 92.009 |
| W4-1/4 | 2-7/8 | 8.8348 | 107.950 | 102.293 | 96.636 | 107.950 | 102.293 | 97.941 |
| W4-1/2 | 2-7/8 | 8.8348 | 114.300 | 108.643 | 102.986 | 114.300 | 108.643 | 104.291 |
| W4-3/4 | 2-3/4 | 9.2364 | 120.650 | 114.736 | 108.822 | 120.650 | 114.736 | 110.186 |
| W5 | 2-3/4 | 9.2364 | 127.000 | 121.086 | 115.172 | 127.000 | 121.086 | 116.536 |
| W5-1/4 | 2-5/8 | 9.6762 | 133.350 | 127.154 | 120.958 | 133.350 | 127.154 | 122.387 |
| W5-1/2 | 2-5/8 | 9.6762 | 139.700 | 133.504 | 127.308 | 139.700 | 133.504 | 128.737 |
| W5-3/4 | 2-1/2 | 10.1600 | 146.050 | 139.545 | 133.040 | 146.050 | 139.545 | 134.541 |
| W6 | 2-1/2 | 10.1600 | 152.400 | 145.895 | 139.390 | 152.400 | 145.895 | 140.891 |
注意事項
この規格は１９６８年３月３１日で廃止された。
ウイット並目ネジはJIS(JIS B 0206-1965)では廃止されましたが、現在でも建築業界ではよく使用されていますので、多くのネジの種類が製品化されています。 ここではウイット並目ネジのピッチ、有効径等の基準寸法を一覧表にまとめています。
下記規格の中で市販されていないものもあります。詳細はお問い合わせ下さい。
ねじ山、ねじの形状等の基礎知識をこちらで解説していますので参考にしてください。
