SUNCO A2-80 プレミアステン

●M8耐力600N/mm2、破断荷重29280N(2987kgf)、耐力荷重21960N(2240kgf)

六角穴付ボルト	六角ボルト

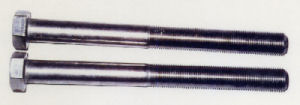

SUNCOの非磁性・高強度ステンレスボルトA2-80

JIS B 1054(ISO3506)適合

環境負荷物質非含有(Pb,Cd,六価クロム,Hg)

・100kg単位でお客様仕様図面で製作承ります

・締結設計・試験・品質保証・技術サービスまでのフルサポート

・ボルト穴の縮小による部材コストの低減(M16→M10)

・長寿命化によるメンテナンスコストの低減

・316L同等耐蝕性＆コスト。焼付防止処理で高トルク締め付けに対応

・トータルダウンサイジングによる環境負荷の低減

・ボルトはJIS規格材料で将来はリサイクルされステンレス鋼に再生

JIS B 1054(ISO 3506)「耐蝕ステンレス鋼製締結用部品の機械的性質」のオーステナイト系の中で強度区分が最上位の耐力600N/mm2（一般市販品210N/mm2）保証のステンレスボルトです。

表示方法は、オーステナイト系鋼種区分=A2、引張強さ800N/mm2=強度区分80を簡略化しA2-80と呼びます。鋼種区分A2にはSUS304,SUS304J3,SUSXM7等があります。

A2-80の在庫品とは別に、引張強さ1000N/mm2、図面による特殊品、座金付ボルト等実用的重量100kgからオーダーメイドを承ります。商品によっては金型代が必要となります。

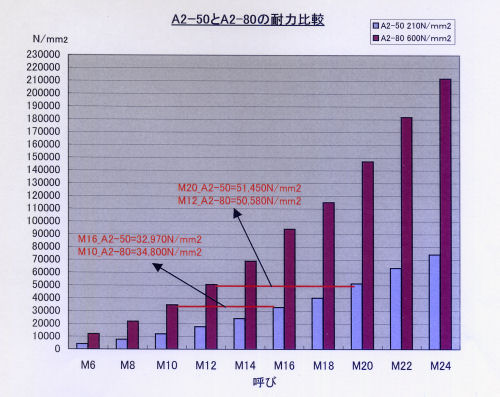

●軽量化によるボルト重量比較

M20→M12 71%の重量減
強度規格	締付厚み	ボルトサイズ	ナット高さ	座金２枚	ねじの出	重量
A2-50	45mm	M20×75	16mm	6mm	8mm	338.5g
A2-80	45mm	M12×65	10mm	4mm	6mm	96.8g

M16→M10　65%の重量減
強度規格	締付厚み	ボルトサイズ	ナット高さ	座金２枚	ねじの出	重量
A2-50	45mm	M16×70	13mm	4mm	8mm	182.5g
A2-80	45mm	M10×60	8mm	3mm	4mm	62.3g

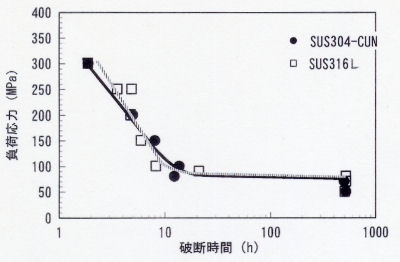

SUNCO A2-80ボルトはSUS316Lに比べ強度が高く、耐熱性、耐蝕性、応力腐食割れで同等の試験結果を得ています。使用する環境によって市販品のナット、座金等の付属部品を採用して頂くことで、調達が安易になりコストも削減できます。

SUNCO A2-80ボルトとナット、座金類等、付属部品の材質組合せ例
	使用環境
	強度優先	耐食性優先	耐熱性優先
ボルト本体 SUNCO A2-80	SUS304 すべての種類で市販品がある	SUS316,SUS316L 袋ナット、緩止ナット等かなりの種類で市販品がある	SUS316L,SUS310S かなりの種類で市販品がある

A2-90以上では、被締結体の材質、硬度を伺い、締付けトルクの提案とボルトと同強度の付属部品を提供させていただくことになります。

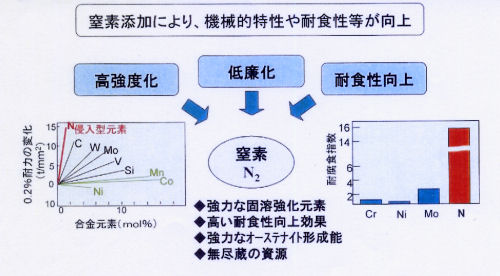

金属組織、化学成分はオーステナイト系で窒素（N)をJIS規格の許容範囲で添加しています。

JIS注記(10)：炭素(C)の含有量が0.03%以下のオーステナイト系ステンレス鋼に対しては、窒素(N)の含有量は最大0.22%までよい。

・JIS　Z 2371 塩水噴霧試験 4000時間(M12ボルト　耐力700N/mm2仕様)

腐食生成物は確認されず

・JIS G 0572 硫酸・硫酸第二鉄腐食試験法　φ１２

・非熱処理品と700度で１時間加熱のM10ボルト金属組織、引張強さ


非熱処理品　オーステナイト層 M10熱処理前　引張強さ1028N/mm2	700℃加熱処理品　オーステナイト層 M10熱処理後　引張強さ1028N/mm2
