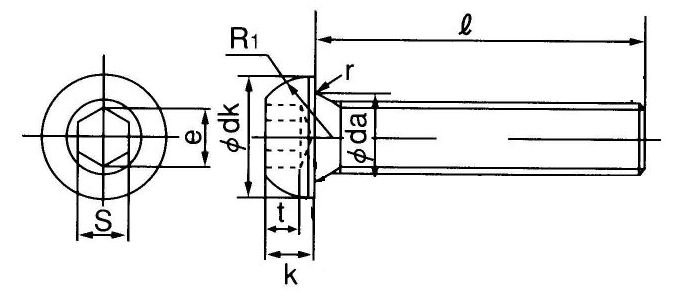

六角穴付ボタンボルトの規格
六角穴付ボタンボルト SSS規格
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | ||
|---|---|---|---|---|---|---|---|---|---|
| ｄｋ | 基準寸法 | 5.5 | 7.5 | 9.5 | 10.5 | 14 | 18 | 21 | 28 |
| 許容差 | 0 -0.3 |
0 -0.4 |
0 -0.5 |
0 -0.6 |
|||||
| k | 基準寸法 | 2 | 2.6 | 3.4 | 4 | 5 | 6 | 7 | 8.5 |
| 許容差 | +0.15 -0.15 |
+0.2 -0.2 |
|||||||
| S | 基準寸法 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| 許容差 | +0.08 +0.02 |
+0.105 +0.03 |
+0.13 +0.04 |
||||||
| t | 基準寸法 | 1.4 | 1.8 | 2.4 | 2.8 | 3.5 | 4.2 | 4.9 | 6 |
| 許容差 | +0.15 -0.15 |
+0.2 -0.2 |
|||||||
| R1 | 参考 | 2 | 2.5 | 3 | 3.5 | 6 | 6.5 | 7 | 10 |
| da | 最大 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | 18.2 |
六角穴付ボタンボルト JIS規格
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | ||
|---|---|---|---|---|---|---|---|---|---|
| ｄｋ | 最大（基準寸法） | 5.7 | 7.60 | 9.50 | 10.50 | 14.00 | 17.50 | 21.00 | 28.00 |
| 最小 | 5.4 | 7.24 | 9.14 | 10.07 | 13.57 | 17.07 | 20.48 | 27.48 | |
| k | 最大（基準寸法） | 1.65 | 2.20 | 2.75 | 3.3 | 4.4 | 5.5 | 6.60 | 8.80 |
| 最小 | 1.40 | 1.95 | 2.50 | 3.0 | 4.1 | 5.2 | 6.24 | 8.44 | |
| S | 呼び | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| 最大 | 2.045 | 2.56 | 3.071 | 4.084 | 5.084 | 6.095 | 8.115 | 10.115 | |
| 最小 | 2.020 | 2.52 | 3.020 | 4.020 | 5.020 | 6.020 | 8.025 | 10.025 | |
| t | 最小 | 1.04 | 1.3 | 1.56 | 2.08 | 2.6 | 3.12 | 4.16 | 5.20 |
| da | 最大 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | 18.2 |
現在流通している六角穴付ボタンボルトは下記の２種類の規格とメーカー独自規格が存在しています。
当社の在庫品は主にＳＳＳ規格ですが、サイズによってはメーカー独自規格も存在します。詳細はお問い合わせ下さい。
